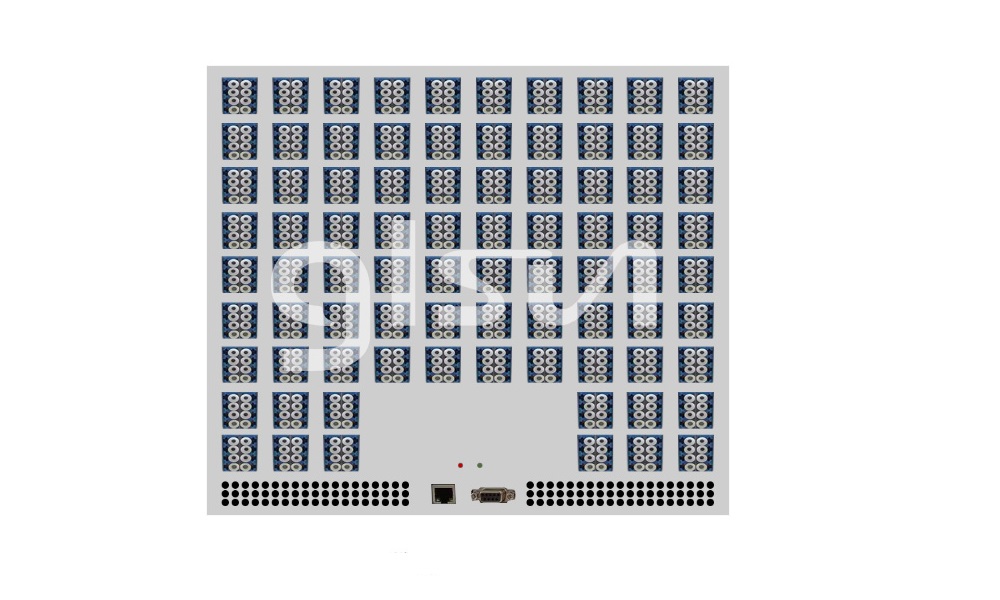

桂林光隆科技的OCS光開關設備采用自研的3D MEMS微鏡技術設計,具備卓越的光學性能。其典型應用場景主要集中在需要高速、大容量、低時延以及靈活可重構物理光通道的領域。設備支持通過Web或客戶端界面以拖拽、點擊等方式手動創建、修改或刪除光交叉連接;用戶也可通過Telnet或SSH登錄設備,輸入特定的命令行指令進行操作。
主要特性
· 透明傳輸:由于在光層進行交換,對信號速率、格式和協議完全透明。無論是10G、100G、400G還是800G信號,也無論是SDH、OTN還是以太網協議,OCS都能一視同仁地處理。這是其核心優勢之一。
· 極低功耗:切換過程不涉及光電轉換或數字信號處理,僅通過反射或折射改變光路,因此能耗極低,通常僅為傳統電交換設備的數分之一甚至十分之一。
· 超大容量:?jiǎn)胃饫w即可承載數十Tbps的業務流量,OCS直接切換整根光纖的容量,使單臺設備即可支持極高的交換能力。
· 低時延:光信號僅進行物理反射,幾乎無處理延時,通常僅為數微秒到數十微秒。對金融交易、高性能計算等極度敏感時延的應用場景尤為關鍵。
應用領域
· 數據中心互聯
· 數據中心內部網絡(可重構光分配網絡)
· 核心骨干網調度樞紐
· 動態業務配置與恢復
· 高性能計算與科研網絡
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
端口數 |
64x64 128x128 320x320 |
|
|
||
|
工作波長 |
1260 |
|
1650 |
nm |
|
|
測試波長 |
1310 or 1550 |
nm |
|
||
|
插入損耗 |
|
1.5 |
2.0 |
dB |
|
|
回波損耗 |
45 |
|
|
dB |
|
|
串?dāng)_ |
50 |
|
|
dB |
|
|
PDL |
|
|
0.3 |
dB |
|
|
WDL |
|
|
0.3 |
dB |
O or C Band |
|
重復性 |
-0.1 |
|
0.1 |
dB |
Over 100cycles |
|
使用壽命 |
109 |
|
|
cycle |
|
|
切換類型 |
非鎖定 |
|
|
||
|
切換時間 |
|
|
50 |
ms |
|
|
最大光功率 |
|
|
500 |
mW |
|
|
光纖類型 |
|
9/125 |
|
um |
|
電學指標
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
模塊功耗 |
|
|
50 |
W |
|
|
電源 |
AC:100 ~ 240V(50/60Hz) Or DC:36~72V |
|
|
||
|
控制接口 |
RS232,WAN |
|
|||
|
M |
A |
B |
C |
|
端口配置 |
測試波長 |
連接頭類型 |
機箱類型 |
|
64: 64x64 128: 128x128 320: 320x320 |
1310: 1310nm 1550: 1550nm 1315: 1310nm/1550nm |
LP: LC/UPC LA: LC/APC |
2U: 64x64 4U: 128x128 8U: 320x320 |
