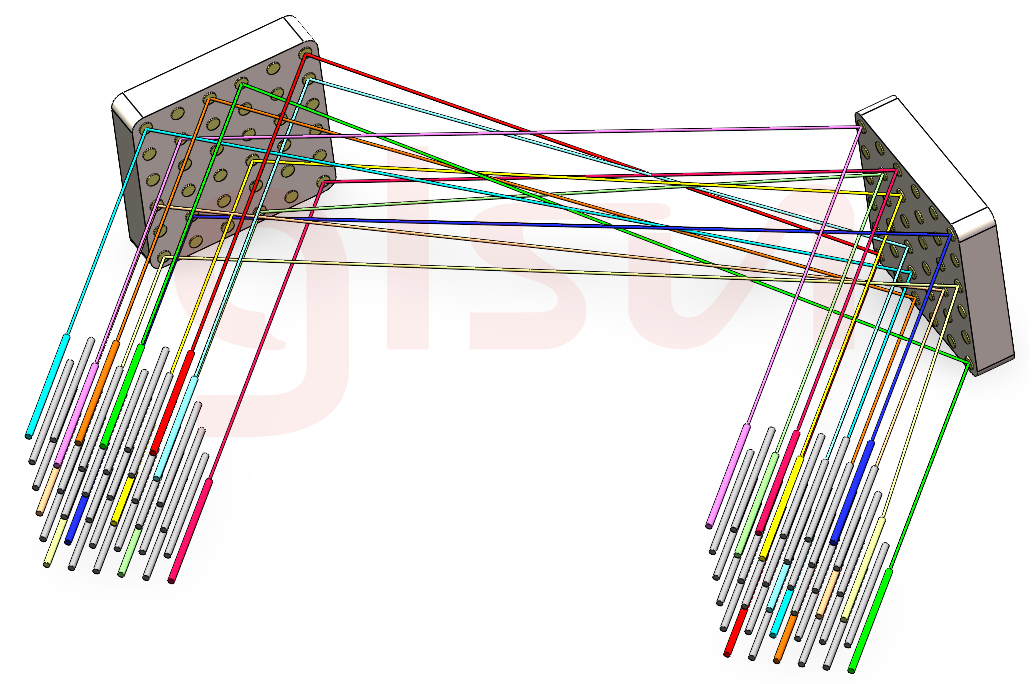

桂林光隆科技的MxN(M≤64, N≤64) 3D矩陣光開關模塊采用自主研發的3D MEMS微鏡技術設計，具備行業領先的光學性能。模塊內部包含兩組MEMS微鏡，用于在輸入端口和輸出端口之間實現一對一的光路連接。MEMS微鏡通過精確校準的電壓進行定位，無需反饋控制。這一獨特特性使光開關能夠保持連接穩定，即使在光纖中沒有光信號時設備也能正常工作。
產品特性
· 可靠的 MEMS 技術
· 低插入損耗，穩定性優異
· 可切換并保持暗光纖連接
· 無抖動或主動對準帶來的影響
· 使用壽命 > 10? 次切換
· 結構緊湊、重量輕
· 支持非對稱 MxN 配置
產品應用
· 光網絡管理
· 數據中心互聯
· 網絡安全與監測
· 量子通信
· 人工智能網絡
· 大語言模型訓練
· 網絡測試自動化
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
工作波長 |
1260 |
|
1650 |
nm |
|
|
測試波長 |
1310 or 1550 |
nm |
|
||
|
插入損耗 |
|
1.5 |
2.0 |
dB |
|
|
回波損耗 |
45 |
|
|
dB |
|
|
串?dāng)_ |
50 |
|
|
dB |
|
|
PDL |
|
|
0.3 |
dB |
|
|
WDL |
|
|
0.3 |
dB |
O or C Band |
|
重復性 |
-0.1 |
|
0.1 |
dB |
Over 100cycles |
|
使用壽命 |
109 |
|
|
cycle |
|
|
切換類型 |
Non-Latch |
|
|
||
|
切換時間 |
|
|
30 |
ms |
|
|
最大光功耗 |
|
|
500 |
mW |
|
|
光纖類型 |
|
9/125 |
|
um |
|
電學指標
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
模塊功耗 |
|
|
4.5 |
W |
|
|
電壓 |
10.8 |
12 |
13.2 |
V |
|
|
模塊接口 |
16-Pin Connector |
|
|
||
|
模塊控制 |
RS232,I2C |
|
|||
MSx2-A-B-C-D-E-F
|
A |
B |
C |
D |
E |
F |
|
端口配置 |
光纖類型 |
測試波長 |
套管類型 |
光纖長度 (含連接頭) |
連接頭類型 |
|
64x64: 64x64 MxN: M≤64，N≤64 |
SM: 9/125um |
1310: 1310nm 1550: 1550nm 1315: 1310nm/1550nm |
90: 900um lose tube |
05: 0.5m±5cm 10: 1.0m±5cm X: Others |
OO: None FP: FC/UPC FA: FC/APC LP: LC/UPC LA: LC/APC |
